Otázka č. 17 - Specifické ERD, logický a fyzický model DB

Rekurzivní model DB​

  • databázovém návrhu se vyskytuje, když entita v databázi má vztah sama na sebe. Tento koncept se často používá pro hierarchické struktury nebo stromové struktury dat.
  • Využívá self join a volá sama sebe
  • V ERD (Entity-Relationship Diagram) se rekurzivní vztah zobrazuje jako asociace mezi entitami stejného typu.

Příkady​

  • Máme tabulku "Zaměstnanec" s atributy "ID_zaměstnance", "Jméno", "Příjmení" a "Nadřízený_ID". V tomto případě "Nadřízený_ID" ukazuje na ID zaměstnance, který je nadřízeným. Zaměstnanec může mít jiného zaměstnance jako nadřízeného, což způsobuje rekurzivní vztah.

  • Na internetové diskuzi máme komentáře. Na tyto komentáře může být napsán další komentář a na něj poté další komentář, takto může rekurzivní vztah pokračovat až k poslednímu komentáři.

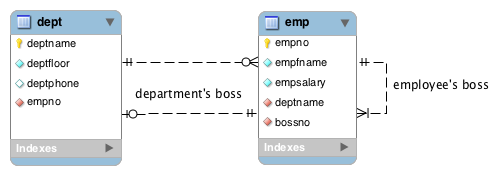

rekurze

Supertypy a subtypy, oblouk (arc)​

  • Supertyp je obecný typ entity, zatímco subtypy jsou specifické instance tohoto typu.

  • Supertyp Reprezentuje obecnou kategorii nebo typ entity, který sdílí nějaké společné vlastnosti. Například, "Zvíře" může být supertypem pro různé druhy zvířat.

  • Subtypy Jsou specifickými instancemi supertypu, které mají unikátní vlastnosti nebo charakteristiky. Například, "Kočka" a "Pes" mohou být subtypy "Zvíře".

  • Oblouky jsou grafickými prvky v ERD (Entity-Relationship Diagram), které reprezentují vztahy mezi entitami...

  • V ERD jsou supertypy a subtypy obvykle znázorněny jako oddělené entity, kde je supertyp spojen obloukem se svými subtypy. Tato vizualizace umožňuje snadnou identifikaci hierarchie dat a vztahů mezi různými typy entit.

Příklady​

  • "Vozidlo" je supertyp, který reprezentuje obecnou kategorii vozidel. Subtypy, "Auto" a "Motocykl", jsou specifické instance "Vozidla".

  • V realitní kanceláři může být supertyp "Nemovitost" s atributy jako "ID_nemovitosti", "Adresa", "Cena". Subtypy mohou zahrnovat "Byt", "Dům", "Pozemek", každý s vlastními atributy. - V ERD by supertyp "Nemovitost" měl oblouk směřující k subtypům "Byt", "Dům" a "Pozemek", což ukazuje jejich vztah.

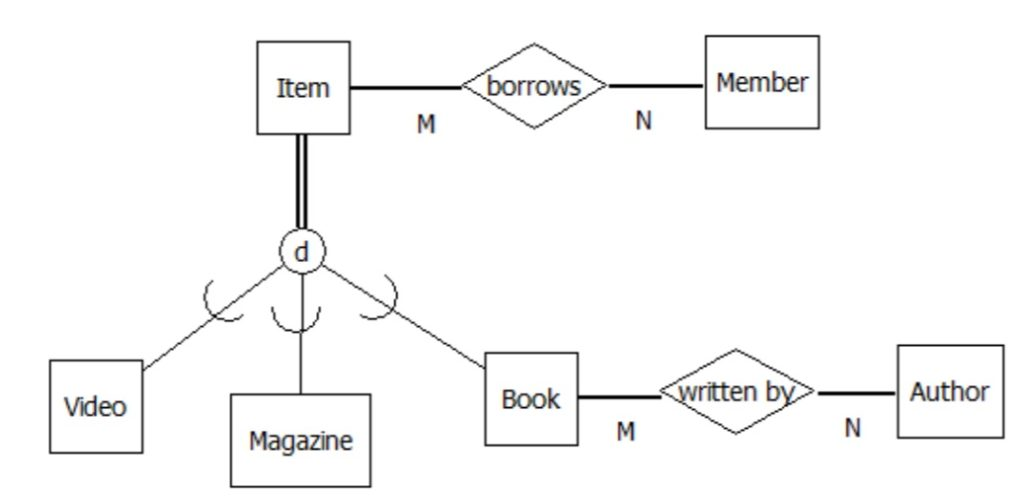

supertyp a subtyp

Logický model DB (normalizace, NF)​

  • Logický model DB popisuje strukturu databáze založenou na relačním modelu a zahrnuje normalizaci dat, což je proces organizace dat tak, aby minimalizoval redundanci a anomálie.

  • Normalizace dat zajišťuje, že databáze je v normálové formě (NF). Existuje několik stupňů normalizace, jako je 1NF, 2NF, 3NF a 0NF.

    1. Nulová normálová forma (0NF)
    • V této formě jsou data uložena bez jakýchkoliv pravidel normalizace.
    • Jedna buňka tabulky může obsahovat více hodnot nebo skupiny hodnot.
    • Příkladem může být tabulka s opakujícími se skupinami atributů, jako je například tabulka, která ukládá informace o uživatelích a jejich zálibách v jediném sloupci.
    1. První normálová forma (1NF)
    • V této formě jsou data atomická, což znamená, že každý atribut obsahuje pouze jednu hodnotu a není dělen na podatributy.
    • Příkladem porušení 1NF může být tabulka, kde jeden sloupec obsahuje více hodnot oddělených čárkami, například sloupec "Telefonní čísla" obsahující "123456789,987654321".
    1. Druhá normálová forma (2NF)
    • V této formě jsou odstraněny částečné závislosti na klíči.
    • To znamená, že každý neklíčový atribut v tabulce závisí pouze na celém klíči.
    • Příkladem porušení 2NF může být tabulka, kde klíčem je kombinace "ID uživatele" a "Název kurzu", ale "Počet kreditů" je závislý pouze na "Název kurzu".
    1. Třetí normálová forma (3NF)
    • V této formě jsou odstraněny závislosti mezi atributy.
    • Každý neklíčový atribut je závislý pouze na primárním klíči, nikoli na jiných neklíčových atributech.
    • Příkladem porušení 3NF může být tabulka, kde "Adresa" uživatele určuje "Město", které pak určuje "PSČ".
    • Adresa by měla být v samostatné tabulce a město s PSČ by měly být v jiné tabulce.

  • Pokud tabulka splňuje určitou normálovou formu, musí také splňovat všechny předešlé normálové formy.

Fyzický model DB​

  • Fyzický model DB je implementace logického modelu v konkrétním databázovém systému.
  • K realizaci fyzického modelu je třeba znalost SQL a použití dotazovacích příkazů, definicí tabulek, indexů a dalších objektů.
  • Jedná se o praktické provedení Konceptuálního návrhu ERD.
  • Tvůrce si vybere způsob tvoření a jazyk databáze dle požadavků jeho aplikace.
  • Model tvoříme pomocí příkazů, které spadají do následujících kategorií.

SQL​

  • standardizovaný jazyk používaný pro manipulaci s daty v relačních databázích.
  • Tento jazyk umožňuje vytváření, aktualizaci, dotazování a správu dat v databázích.

DDL (Data Definition Language)​

  • Používá se k definici datových struktur v databázi. Příklady zahrnují příkazy jako CREATE pro vytváření tabulek a ALTER pro změnu struktury a DROP pro odstranění tabulek.

DML (Data Manipulation Language)​

  • Slouží k manipulaci s daty v databázi. Příklady zahrnují příkazy jako INSERT pro vkládání dat, UPDATE pro aktualizaci a DELETE pro odstranění.

DQL (Data Query Language)​

  • Používá se k dotazování dat v databázi. Příkladem je příkaz SELECT pro získání dat z tabulek.

DCL (Data Control Language)​

  • Kontroluje přístup k datům v databázi. Příklady zahrnují příkazy GRANT pro poskytnutí přístupových práv a -REVOKE pro jejich odebrání.

TCL (Transaction Control Language)​

  • Používá se k řízení transakcí v databázi. Příklady zahrnují COMMIT pro potvrzení změn a ROLLBACK pro vrácení databáze do předchozího stavu. SAVEPOINT pro vrácení se k určitému bodu v transakci a START TRANSACTION pro zahájení nové transakce.
